擴散焊設備

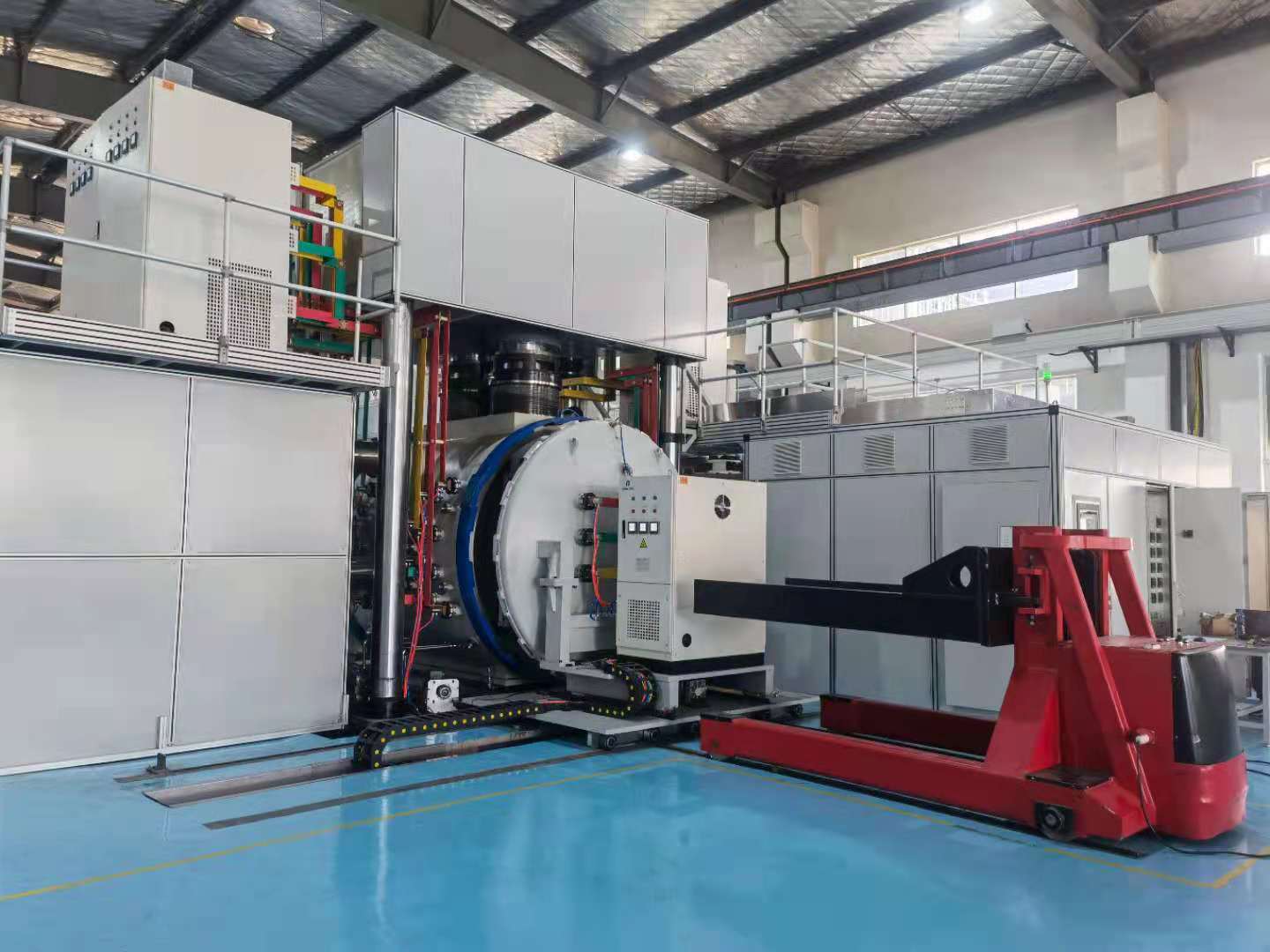

設備介紹
真空擴散焊接設備由加壓主機系統、液壓系統、加熱系統、真空系統、真空室及爐門開閉系統、氬氣循環快冷系統、循環水冷卻系統、控制系統等組成。
|
項目名稱 |
參數范圍 |
備注 |
|
均溫區尺寸 |
可按客戶要求設計 |
|
|
主缸壓力 |
可按客戶要求設計 |
|
|
壓頭尺寸 |
可按客戶要求設計 |
可選擇單壓頭或多壓頭 |
|
上下壓頭材料 |
TZM或石墨 |
六面加熱選用TZM |
|
壓力控制精度 |
≤3% |
|
|
保壓時間 |
按工藝需要任意設定 |
|
|
上下壓頭平行度 |
≤0.1mm |
|
|
溫度均勻性 |
≤±5℃ |
|
|
溫度控制精度 |
±1℃ |
|
|
上壓頭動密封 |
擴散焊接結構波紋管 |
|
|
工作溫度 |
最高加熱溫度：1350℃；額定工作溫度： 1200℃ |
|
|
加熱方式 |
六面加熱或四面加熱 |
|
|
隔熱屏 |
金屬隔熱屏 |
|
|
真空度 |
工作真空度：3×10-3Pa；極限真空度： 5×10-4Pa |
|
|
控制方式 |
手動模式、自動模式、壓力控制模式、位移控制模式 |
|
|
冷卻速度（空爐600～100 ℃ ） |
≤150分鐘 |
|
